指向攝影系統簡介
——DTM2V使用環境簡介
施工方法
頂管施工
頂管施工是繼盾構施工之后而發展起來的一種地下管道施工方法，它不需要開挖面層，并且能夠穿越公路、鐵道、河川、地面建筑物、地下構筑物以及各種地下管線等。頂管施工借助于主頂油缸及管道間中繼間等的推力，把工具管或掘進機從工作井內穿過土層一直推到接收井內吊起。與此同時，也就把緊隨工具管或掘進機后的管道埋設在兩井之間，以期實現非開挖敷設地下管道的施工方法。
工作原理
頂管施工就是非開挖施工方法，是一種不開挖或者少開挖的管道埋設施工技術。頂管法施工就是在工作坑內借助于頂進設備產生的頂力，克服管道與周?chē)寥赖哪Σ亮�，將管道按設計的坡度頂入土中，并將土方運走。一節管子完成頂入土層之后，再下第二節管子繼續頂進。其原理是借助于主頂油缸及管道間、中繼間等推力，把工具管或掘進機從工作坑內穿過土層一直推進到接收坑內吊起。管道緊隨工具管或掘進機后，埋設在兩坑之間。
掘進方法
攝影系統指向法
適用場合
主要適用于頂管鋪管，用于管道穿越鐵路，公路和建筑物等
使用方法
設備架設在鉆機后部
架設位置在豎井內，通過測量方式選定架設坐標
通過觀測鉆頭的內光學標靶的相對位置得出標靶的位置
通過標靶的中心和分劃板中心的相對位置得出鉆頭的方向
采用旋轉鉆頭的方法，來調整方向達到和分劃板一致
使用簡圖
架設位置示意
實際現場照片
指向攝影系統介紹
攝影指向系統的優點
系統優點
視頻測量系統DTM2V
DTM2V配合主動靶板，使用范圍達100米。
1.采用S00W工業相機
2.采用10X光學變焦鏡頭
3.測角系統最小分辨率1"
4.易于使用維護
5.可廣泛用于隧道，建筑等的測量監控
6.可依據客戶不同要求，適配多種軟件
使用優點
卓越的控制能力
視頻測量系統DTM 2V主要用于壓力導管施工。也可用于其他各種復雜的施工任務。
簡單巧妙的工作原理
在非開挖壓力頂管施工中，能簡單容易的調整開挖的方向。目標位置由光學靶標提供，靶標置于開挖軸線的軸線上。靶標觀測采用視頻測量系統觀測。視頻測量系統上安裝的一個CCD相機將圖片傳送到監控器。
實施監控能力
能保證實時監測鉆頭方向，目標中軸線的偏差是可以立即看到，通過轉動導管進行校正。一旦修正到位可以立即停止轉動修正作業，防止過度修正。上下和左右的便宜可以在作業中得到及時修正�？梢詫�(shí)時監測目標板塊的中心和望遠鏡的中心分劃板保持一致。

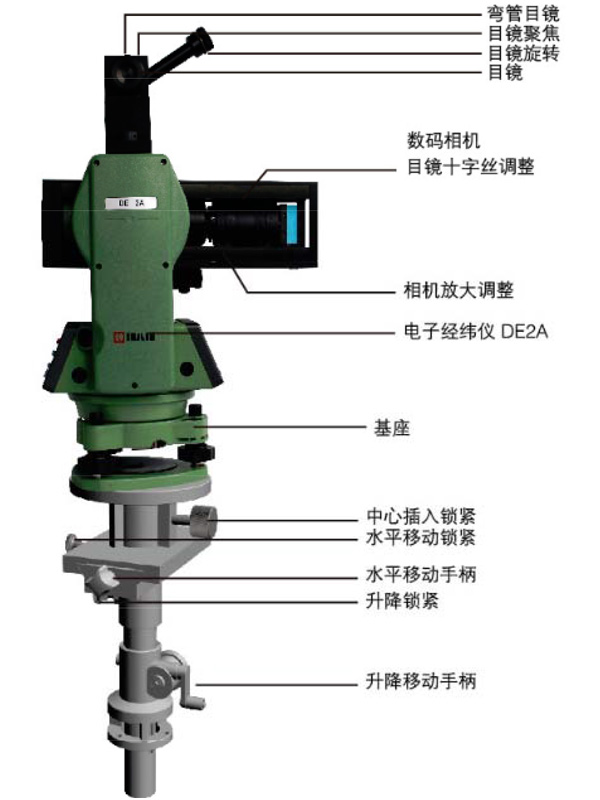

主要結構
技術指標
攝像機系統 |
測角系統 |
采用500W工業相機 |
絕對編碼 |
最大照片分辨率 |
最小測角精度2秒 |
2 5 92 X 1944 |
供電系統 |
采用lOX光學變焦鏡頭 |
可充電鎳氫電池 |
望遠鏡系統 |
電壓6V直流電源 |
正像 |
持續工作時間門0日 |
放大倍率30X |
顯示系統 |
分辨率3.75。 |
平板電腦:宏驀Lacer) |
視場角1 '30" |
Switch 10 |
最短視距5m |
工作時間:5小時(內置銼電池) |
系統尺寸

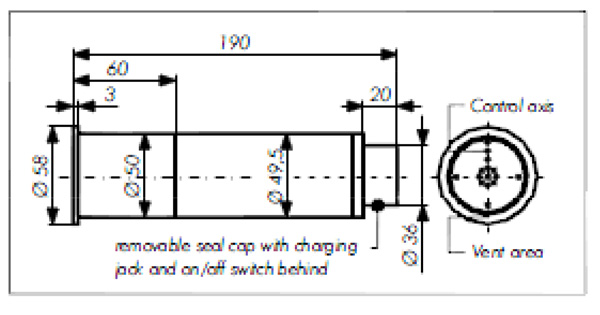

標靶
靶標
工作電壓:2.4 V DC/20mA
電池:2x鎳氫電池，每個電池1.2 W5
Ah/標準工作時間100小時
最近距離:3米
外形尺寸:Ø58x190mm
